PSG

PSG

设备耐压 : 0.1~40Mpa
设备耐温 : 可根据客户要求定制
支口数量 : 可根据客户要求定制
流量范围 : 可根据客户要求定制
选配功能 : 夹套、添加口等
设备尺寸 : 根据工况而定制
可选材质 : A3、304、316L等
其他要求 :
其他要求 :
其他要求 :

详细:
产品概述
    PSG系列罐用喷射式混合器是一种用于混合和翻转液体的新型混合设备,其特点是结构可靠、无须保养、无泄露。可以说,只要用离心泵可以传送翻转液体,就可以用这种混合器。其主要用于容器、贮存罐和中和池,如油品调合,酸碱中和反应等工艺,克服了传统顶式及侧向式搅拌的固有弊端。
    PSG系列罐用喷射式混合器适用范围广阔,作为一个依据,可以说,只要用离心泵可以传送翻转液体,就可以用这种混合器。主要用于容器、贮存罐和中和池,如油品调合,酸碱中和反应等工艺,实为理想的混合设备。

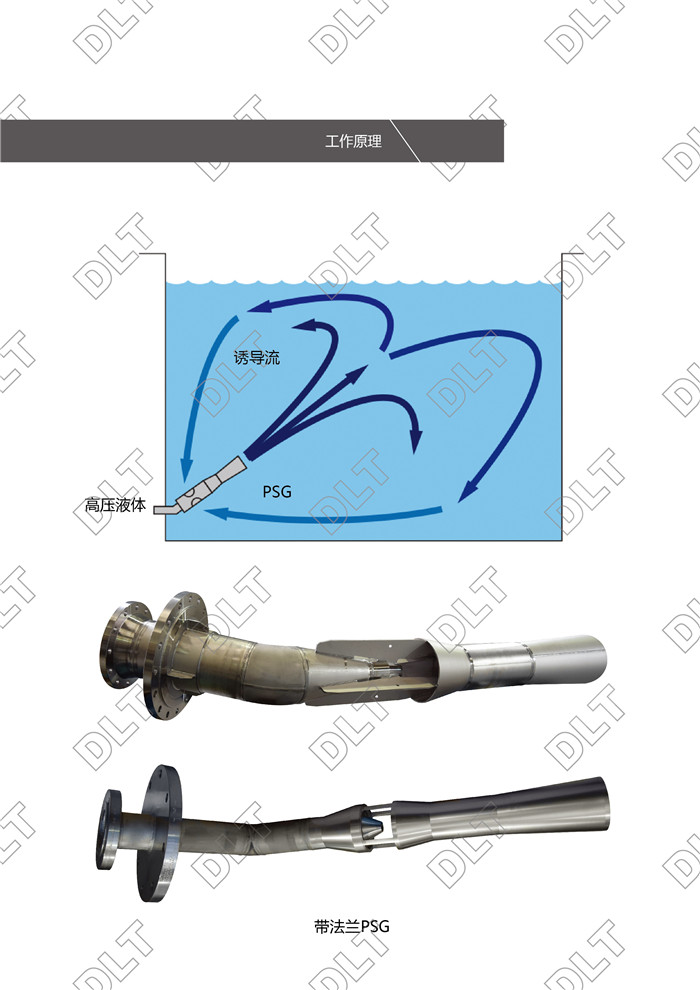

工作原理
    从罐用喷射式混合器喷嘴中喷出的液流以其高速在其周围形成局部低压,从罐中吸附并带动一股液流,使其加速,共同进入混合段,物料被充分混合后仍以较高速度出混合器,再次在出口处形成局部低压,卷吸大量罐内物料,从而达到一种宏观的混合。一个或多个系列罐用喷射式混合器合理组合,能使大容量罐中物料宏观上达到均匀混合。

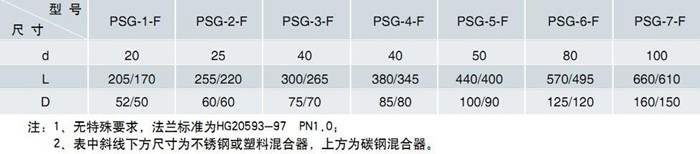

法兰连接的罐用喷射式混合器-产品规格
法兰连接的罐用喷射式混合器-产品规格

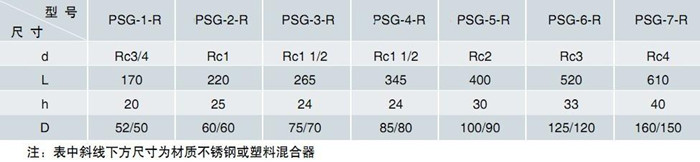

螺纹连接的罐用喷射式混合器-产品规格

螺纹连接的罐用喷射式混合器表格



PSG系列罐用喷射式混合器,在大型贮存罐中的作用尤为显著,其安装方位如图所示。


喷射搅拌原理图


系统液位顶部设有自动液位控制装置,与上部喷头联锁,当液位低于警戒线时自动液位控制装置发出信号使上部喷头停止工作。

产品选型

    PSG系列罐用喷射式混合器型号和尺寸号的安排十分巧妙,对于一般的工艺要求来说,总能找到理想的混合器,根据下列功率曲线,您总能得到满意的答案。 示例:已知:罐直径:3600mm,罐高度:8m,翻转泵流量:10m3/h,入混合器压力:4kg/cm2,翻转次数:0.5h/次,求解:罐用喷射式混合器的型号。解:根据功率曲线图,罐用喷射式混合器型号应选:PSG-4







 PSG系列罐用喷射式混合器
